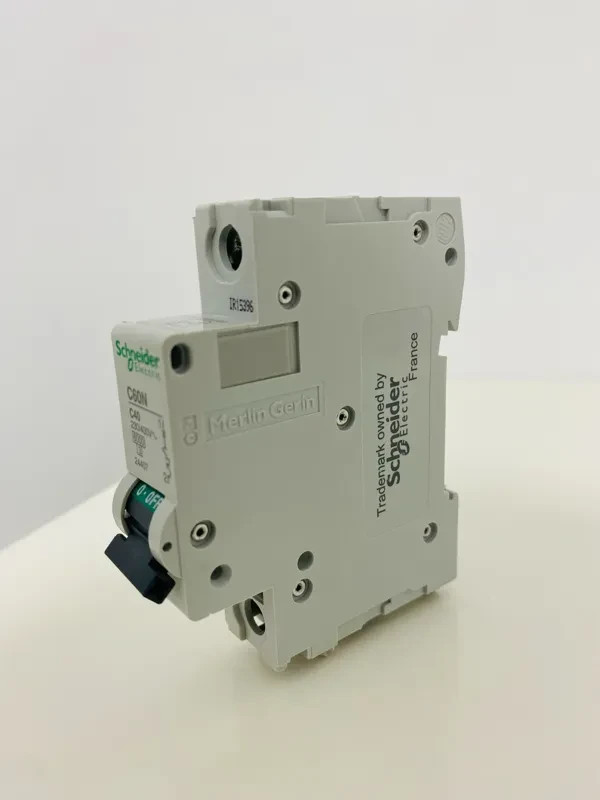

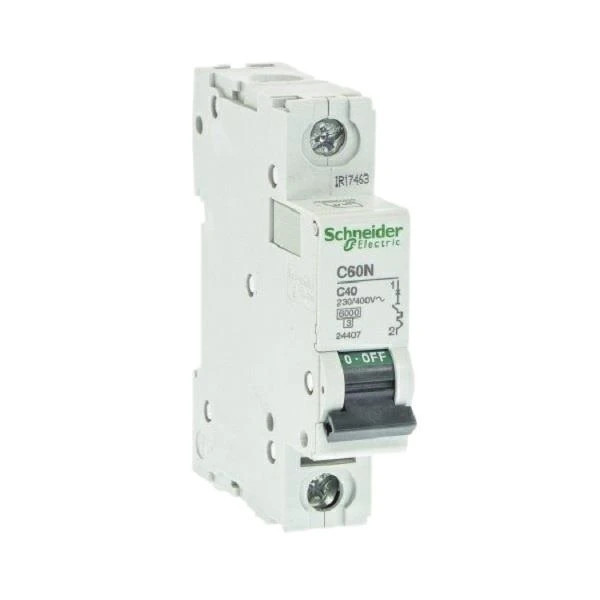

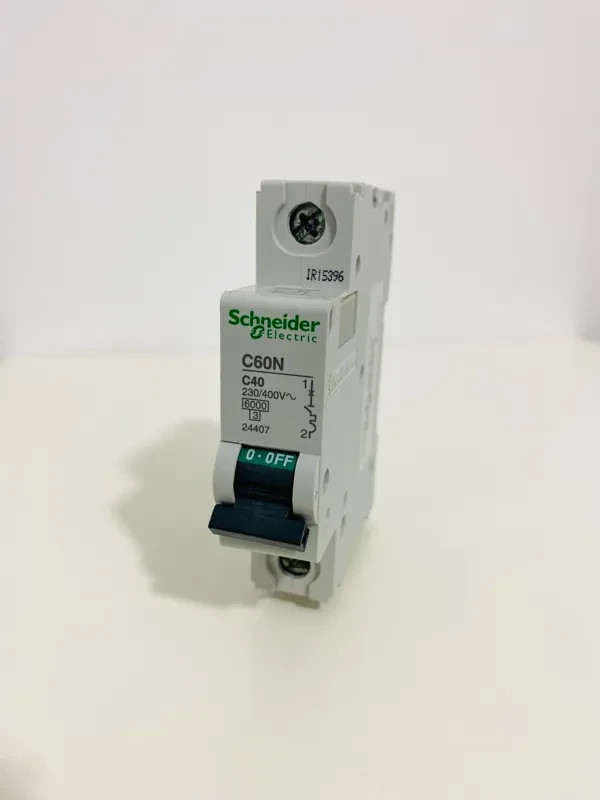

کلید مينياتوری تک فاز 40 آمپر 6kA اشنایدر موتوری AC
Schneider Electric 40A 6kA Single-Phase Motorized AC Miniature Circuit Breaker
برند:اشنایدر الکتریک
۱۲ ماه گارانتی شرکتی
شناسه کالا NXP-4
مشخصات
کاربرد محصول
مخصوص سیستم موتوری
رنج جریان
40A
قدرت قطع
6kA
تعداد پل
1P
نوع کلید
تیپ C
نوع تغذیه
AC
رنج ولتاژ کاری [Ue]
440 ولت AC
محدودیت تریپ مغناطیسی
5 تا 10 برابر جریان نامی
ولتاژ ضربه نامی [Uimp]
6 کیلو ولت
ظرفیت قطع
6 کیلوآمپر در 400...230 ولت (AC) ، 10 کیلوآمپر در 400...230 ولت (AC) ، 3 کیلوآمپر در 415...400 ولت (AC) ، 20 کیلوآمپر در 130 ولت (AC) ، 15 کیلوآمپر در 60 ولت (DC)
نوع کنترل
اهرم دستی
دوام مکانیکی
20000 بار
ابعاد
81mm x 18mm x 65mm
توضیحات
کلید مینیاتوری تک‌فاز ۴۰ آمپر ۶ کیلوآمپر اشنایدر الکتریک؛ معرفی و کاربرد
کلید مینیاتوری تک‌فاز 40 آمپر با قدرت قطع 6 کیلوآمپر از برند اشنایدر الکتریک یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق کوچک و متوسط است. این محصول به‌طور اختصاصی برای سیستم‌های موتوری طراحی شده و وظیفه‌ی اصلی آن، محافظت از مدار و تجهیزات در برابر دو خطای رایج یعنی اضافه‌بار و اتصال کوتاه است. زمانی که جریان مدار از حد مجاز فراتر برود یا اتصالی رخ دهد، کلید در کسری از ثانیه مسیر جریان را قطع می‌کند و از آسیب دیدن سیم‌کشی، موتور و سایر اجزای مدار جلوگیری می‌کند.
نکته‌ی کلیدی این کلید، نوع تریپ تیپ C آن است. در این تیپ، محدودیت تریپ مغناطیسی بین 5 تا ۱۰ برابر جریان نامی تعریف می‌شود؛ یعنی کلید در برابر جریان‌های هجومی و لحظه‌ای که در راه‌اندازی موتورها طبیعی است، مقاومت می‌کند و بی‌دلیل قطع نمی‌شود. همین ویژگی باعث شده این مدل برای مدارهای دارای بار سلفی و موتوری، از جمله الکتروموتورهای تک‌فاز، پمپ‌ها، فن‌ها و کمپرسورهای کوچک، انتخابی منطقی و مطمئن باشد.
اجزا و مشخصات فنی کلید مینیاتوری موتوری اشنایدر ۴۰ آمپر تیپ C
این کلید در یک پل (1P) ساخته شده و روی ریل استاندارد تابلو نصب می‌شود. کنترل آن به‌صورت اهرم دستی است و امکان قطع و وصل مدار را به‌سادگی در اختیار کاربر قرار می‌دهد. ولتاژ کاری نامی آن 440 ولت AC و ولتاژ ضربه نامی آن 6 کیلوولت است که نشان‌دهنده‌ی تحمل خوب عایقی در برابر موج‌های گذرا و صاعقه‌ای است. ابعاد جمع‌و‌جور آن، 81 × ۱۸ × ۶۵ میلی‌متر، فضای کمی از تابلو را اشغال می‌کند و همین موضوع چیدمان تعداد بیشتری کلید را در یک تابلو ممکن می‌سازد. دوام مکانیکی کلید نیز 20٬000 بار عملیات قطع و وصل اعلام شده است که برای یک کلید مینیاتوری، عمر کاری قابل‌اتکایی محسوب می‌شود.
- رنج جریان: ۴۰ آمپر
- تعداد پل: 1P (تک‌فاز)
- نوع کلید: تیپ C
- نوع تغذیه: AC
- ولتاژ کاری نامی [Ue]: ۴۴۰ ولت AC
- ولتاژ ضربه نامی [Uimp]: ۶ کیلوولت
- محدودیت تریپ مغناطیسی: ۵ تا ۱۰ برابر جریان نامی
- نوع کنترل: اهرم دستی
- دوام مکانیکی: ۲۰٬۰۰۰ بار
- ابعاد: ۸۱ × ۱۸ × ۶۵ میلی‌متر
ظرفیت قطع این کلید بسته به سطح ولتاژ مدار متفاوت است: 6 کیلوآمپر در محدوده‌ی ۲۳۰ تا ۴۰۰ ولت AC، 10 کیلوآمپر در همان محدوده، 3 کیلوآمپر در ۴۰۰ تا ۴۱۵ ولت AC، 20 کیلوآمپر در ۱۳۰ ولت AC و 15 کیلوآمپر در ۶۰ ولت DC. این ارقام به شما می‌گوید کلید در ولتاژهای پایین‌تر توان قطع بالاتری دارد و در کاربردهای DC نیز قابل استفاده است؛ بنابراین پیش از انتخاب، حتماً ولتاژ و نوع جریان مدار خود را با جدول بالا تطبیق دهید.
مزایا و نکات کار با کلید مینیاتوری ۱ پل ۴۰ آمپر 6kA اشنایدر
ساخت دقیق، کیفیت بالای مکانیزم قطع و عملکرد پایدار از مهم‌ترین نقاط قوت این محصول است. تریپ تیپ C سبب می‌شود کلید در مدارهای موتوری با جریان راه‌اندازی بالا، رفتار هوشمندانه‌تری داشته باشد و از قطع‌های ناخواسته و آزاردهنده جلوگیری کند. ابعاد باریک، نصب آن را روی ریل استاندارد ساده می‌کند و اهرم دستی با عملکرد قاطع، امکان قطع سریع مدار در شرایط اضطراری را فراهم می‌آورد. برند اشنایدر الکتریک نیز در میان فعالان حوزه‌ی برق و تابلو برق، نامی شناخته‌شده و قابل‌اعتماد است.
برای بهره‌گیری درست و طولانی‌مدت، چند نکته را در نظر بگیرید: سطح مقطع سیم و کابل را متناسب با جریان ۴۰ آمپر انتخاب کنید، پیچ‌های ترمینال را محکم و مطمئن ببندید تا در اثر گرما و لرزش شل نشوند، و کلید را در محیطی با تهویه‌ی مناسب نصب کنید. برای موتورهایی که تعداد استارت و استاپ بالایی دارند، بهتر است قطع و وصل مکرر بار را به کنتاکتور بسپارید و از این کلید بیشتر برای حفاظت استفاده کنید. بازرسی دوره‌ای تابلو، بررسی دما و تست عملکرد اهرم نیز عمر مفید کلید را افزایش می‌دهد. این کلید مینیاتوری با اصالت تضمین‌شده عرضه می‌شود و گزینه‌ای مناسب برای حفاظت حرفه‌ای و بادوام در مدارهای موتوری تک‌فاز است.
نقد و بررسی
✅ نقاط قوت
- ●مناسب برای حفاظت و کنترل سیستم‌های موتوری با جریان نامی 40 آمپر
- ●مجهز به یک پل و تغذیه AC، مناسب برای مدارهای تک‌فاز
- ●قدرت قطع 6 کیلوآمپر برای افزایش ایمنی مدار در برابر جریان‌های اتصال کوتاه
- ●منحنی قطع تیپ C با محدوده تریپ مغناطیسی 5 تا 10 برابر جریان نامی، مناسب برای بارهای موتوری با جریان راه‌اندازی
- ●تحمل ولتاژ کاری تا 440 ولت AC، ولتاژ ضربه نامی 6 کیلوولت و دوام مکانیکی 20000 بار
⚠️ نقاط قابل توجه
- ●ابعاد 81×18×65 میلی‌متر، طراحی فشرده‌ای دارد و برای نصب در تابلو به فضای استاندارد یک ماژول نیازمند است
💡 توجه:نقاط قوت فوق بر اساس مشخصات فنی رسمی این محصول استخراج شده است. اصالت، سلامت فیزیکی و کامل بودن اقلام همراه این محصول پیش از ارسال به صورت کامل تضمین می‌شود.
❓ سوالات متداول کاربران
پرسش:این کلید مینیاتوری برای چه کاربردی مناسب است؟
پاسخ:این مدل تک‌فاز و مخصوص سیستم‌های موتوری طراحی شده است و برای حفاظت مدارهای موتوری در برابر اضافه‌بار و اتصال کوتاه کاربرد دارد.
پرسش:مشخصات جریان، تعداد پل و تیپ این کلید چیست؟
پاسخ:کلید دارای جریان نامی ۴۰ آمپر، یک پل (1P) و تیپ C است. محدوده تریپ مغناطیسی تیپ C آن ۵ تا ۱۰ برابر جریان نامی است.
پرسش:قدرت قطع این کلید چقدر است؟
پاسخ:قدرت قطع نامی کلید ۶ کیلوآمپر است. ظرفیت قطع آن بسته به ولتاژ، تا ۱۰ کیلوآمپر در AC و تا ۱۵ کیلوآمپر در ۶۰ ولت DC اعلام شده است.
پرسش:آیا این کلید با برق AC سازگار است و حداکثر ولتاژ کاری آن چقدر است؟
پاسخ:بله، نوع تغذیه آن AC است و ولتاژ کاری نامی آن تا ۴۴۰ ولت AC اعلام شده است؛ ولتاژ ضربه نامی نیز ۶ کیلوولت است.
پرسش:ابعاد و دوام مکانیکی کلید چقدر است؟
پاسخ:ابعاد کلید ۸۱×۱۸×۶۵ میلی‌متر است و دوام مکانیکی آن تا ۲۰٬۰۰۰ بار عملکرد اعلام شده است. کنترل کلید نیز با اهرم دستی انجام می‌شود.
